01

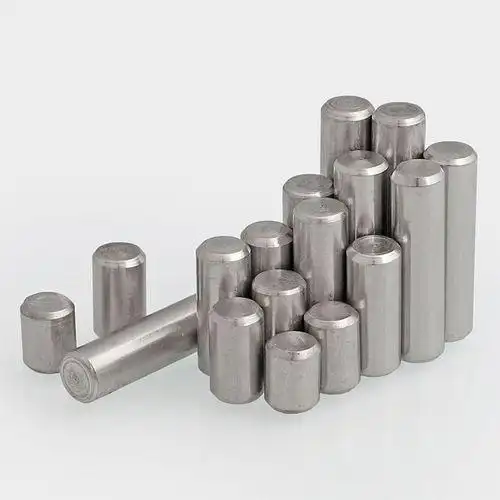

圓柱銷分類及材料

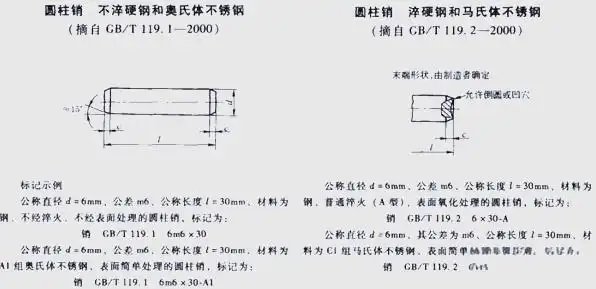

國標圓柱銷主要分為兩大類：一類是不淬硬鋼和奧氏體不銹鋼，其標準號為GB/T 119.1-2000；另一類是淬硬鋼和馬氏體不銹鋼，標準號為GB/T 119.2-2000。這四種材質的銷釘在硬度上呈現出依次遞增的趨勢。

【 安全銷與定位銷材料選擇 】

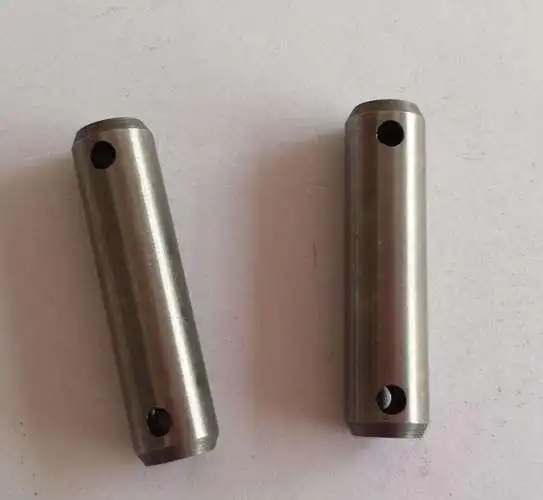

安全銷，作為安全裝置中的過載剪斷元件，常采用35、45和50鋼，或是T8A及T10A等材質，經過熱處理后，其硬度范圍為30-36HRC，并遵循GB/T119.1-2000標準進行選用。定位銷，主要用于裝配定位，通常不承受或僅承受較小載荷，其硬度大約在50-60HRC之間，選用標準為GB/T 119.2-2000。

02

銷釘外徑公差及表面粗糙度

【 外徑公差選擇 】

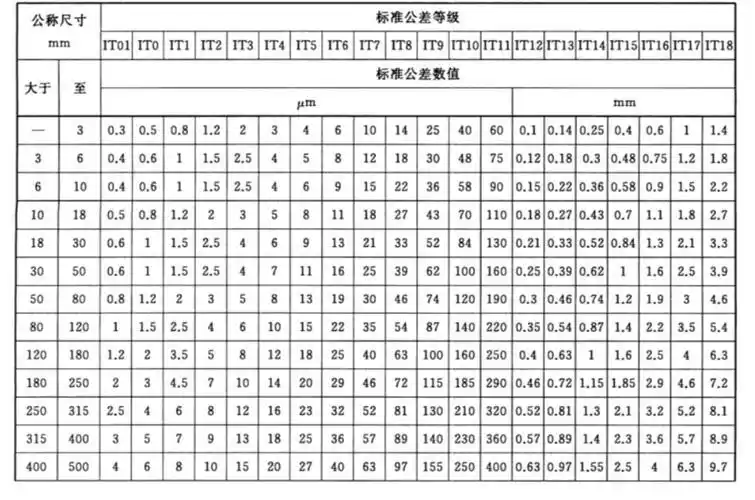

圓柱銷的外徑公差有兩種選擇：m6和h8。不同公差適用不同的配合方式和標準。

【 表面粗糙度要求 】

對于不淬硬鋼和奧氏體不銹鋼（GB/T 119.1-2000），若公差為m6，則Ra≤0.8；若為公差h8，則Ra≤1.6。而對于淬硬鋼和馬氏體不銹鋼（GB/T 119.2-2000），Ra的值同樣應≤0.8，確保表面的光滑度和使用性能。

03

銷孔設計與應用

【 銷孔配合類型 】

一般情況：在銷釘的應用中，公差h8的銷釘常被用于基軸制的間隙配合，例如Ф6H8/h8間隙配合，這種配合可以通過加油后用手輕松旋進。而公差m6的銷釘則常用于基孔制的過渡配合，如Ф6H7/m6，這種配合需要銅錘或類似工具打入。

【 銷孔公差設計建議 】

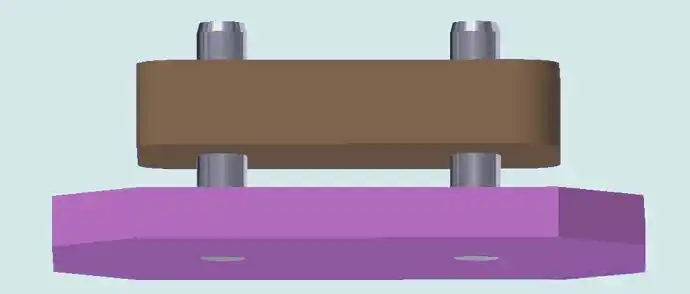

當同一零件上需要不同配合要求的銷孔時（例如一個間隙配合，一個過渡配合），建議選用基軸制銷釘。例如，Ф6H8/h8用于間隙配合，而Ф6JS8/h8和Ф6K8/h8則用于過渡配合，這兩種過渡配合都可以通過木錘或手錘輕松打入。此外，在兩個零件的配合定位中，每個零件上的兩個銷孔孔距設計公差的選擇也至關重要。建議選擇±0.02的公差。以配合Ф6H8/h8為例，孔間距為20±0.02，這樣的設計可以確保在中間狀態時銷釘和銷孔完美契合，間隙為零。同時，即使出現上下板孔距的微小變化，也能保證順利裝入和合理的間隙。

綜上所述，合理的公差設計和銷孔粗糙度（Ra≤1.6）是確保銷釘應用順利的關鍵。過大的公差可能增加裝配難度，而過小的公差則可能增加加工成本。因此，在選擇銷釘和銷孔時，必須綜合考慮各種因素，以確保最佳的裝配效果和經濟效益。
